No manuseio de materiais a granel, a própria correia transportadora chama a atenção. É visível, caro e obviamente crítico para as operações. No entanto, os componentes que sustentam a correia – os conjuntos de rolos transportadores que suportam a carga de milhares de toneladas de material dia após dia – determinam a vida útil da correia mais diretamente do que qualquer outro fator. Um rolo transportador desalinhado ou emperrado cria um ponto de desgaste que desgasta a cobertura da correia, gera calor, aumenta o consumo de energia e, por fim, causa a substituição prematura da correia, custando dezenas de milhares de dólares.

Rolo de transporte do transportadoros fabricantes responderam com projetos especializados que abordam desafios operacionais específicos: acúmulo de material, alinhamento da correia, resistência ao impacto e corrosão ambiental. Entre essas variantes especializadas, a polia espiral, a polia pente paralela, a polia tipo V invertido e a polia transportadora de cerâmica atendem, cada uma, a aplicações distintas. Esses tipos de rolos transportadores compartilham elementos de fabricação comuns – tubos soldados de alta frequência, vedações de náilon de alta densidade, rolamentos e aço redondo – mas diferem na configuração da superfície e na otimização funcional.

Por que a seleção do rolo de transporte do transportador é importante

Um sistema transportador é tão confiável quanto seu trem de rolos. O rolo de transporte do transportador suporta a correia e a carga de material, mantendo o alinhamento adequado da correia. Quando um rolo falha, as consequências se espalham:

• Danos na correia: Um rolo transportador preso torna-se uma superfície abrasiva estacionária, abrindo uma ranhura na tampa móvel da correia
• Maior arrasto: Rolos não giratórios ou de alta resistência aumentam o consumo de energia do motor de acionamento
• Derramamento de material: Roletes desalinhados permitem o desalinhamento da correia, despejando material para fora do sistema
• Tensão estrutural: A resistência desigual dos roletes cria variações de tensão da correia que tensionam emendas e acionamentos

Os projetos especializados de rolos transportadores de transportadores descritos abaixo abordam modos de falha específicos, comuns em indústrias e aplicações específicas.

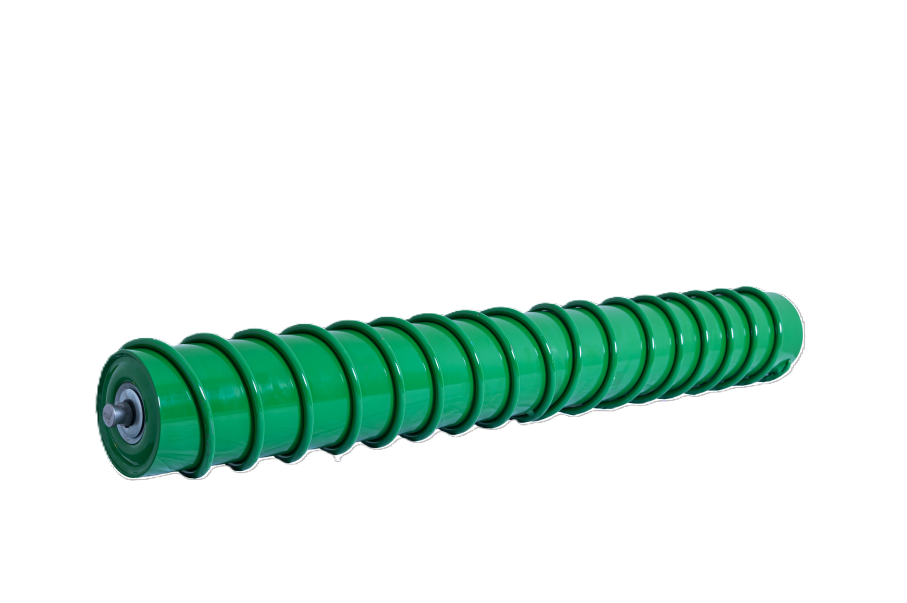

Polia espiral: autolimpante para materiais pegajosos

A polia espiral é uma variante de rolo transportador projetada para aplicações onde o material morto adere à superfície da correia. Feito de tubos soldados de alta frequência, vedações de náilon de alta densidade, molas espirais, rolamentos e aço redondo, a polia espiral apresenta uma configuração de superfície helicoidal.

Princípio Operacional

À medida que a correia passa sobre a polia espiral, o padrão helicoidal cria pontos de contato diferenciais que quebram a tensão superficial entre a correia e o material aderido. Depósitos pegajosos – argila, areia úmida, minério triturado com umidade – são liberados da superfície da correia em vez de se acumularem no rolo de transporte do transportador.

Principais aplicações

• Processamento de agregados e areia
• Manuseio de argila e minerais
• Plantas de preparação de carvão
• Qualquer correia que transporte materiais pegajosos ou com alta umidade

O design em espiral reduz a necessidade de raspadores e limpadores de correia separados, que exigem manutenção e ajuste. Para operadores que buscam um rolete transportador com capacidade de autolimpeza passiva, a polia espiral oferece uma solução livre de manutenção.

Polia de Pente Paralelo: Limpeza da Correia de Retorno com Estrutura Autolimpante

O pente paralelo é um tipo derolo de transporte transportadorconfigurado especificamente para aplicações de correia de retorno. É feito de tubos soldados de alta frequência, vedações de náilon de alta densidade, anéis de borracha em forma de pente, espaçadores, rolamentos e aço redondo.

Função da correia de retorno

No lado de retorno de um sistema transportador – a parte da correia que viaja vazia abaixo do percurso de transporte – o material morto pode se acumular, caindo ao longo do caminho de retorno e criando problemas de manutenção. O pente paralelo é um rolo de transporte projetado para fixar correias de retorno e, ao mesmo tempo, fornecer ação de limpeza ativa.

Características de autolimpeza

Os anéis de borracha em forma de pente criam uma ação de limpeza mecânica na superfície da correia. À medida que a correia de retorno passa sobre este rolo transportador, o material aderido é desalojado e cai, em vez de viajar com a correia até a polia traseira. Os principais atributos de desempenho incluem:

• Baixo ruído: O design do pente reduz o ruído de contato em comparação com rolos de superfície sólida
• Parede espessa do tubo: Maior durabilidade estrutural para serviço no lado de retorno
• Rotação flexível: A baixa resistência ao rolamento minimiza a perda de potência
• Baixa resistência: Redução do arrasto do rolamento em comparação com roletes de retorno convencionais

Para instalações que enfrentam problemas com o transporte de material ao longo dos caminhos de retorno do transportador, a polia intermediária paralela oferece uma solução de limpeza passiva que não requer energia externa ou sistemas de controle.

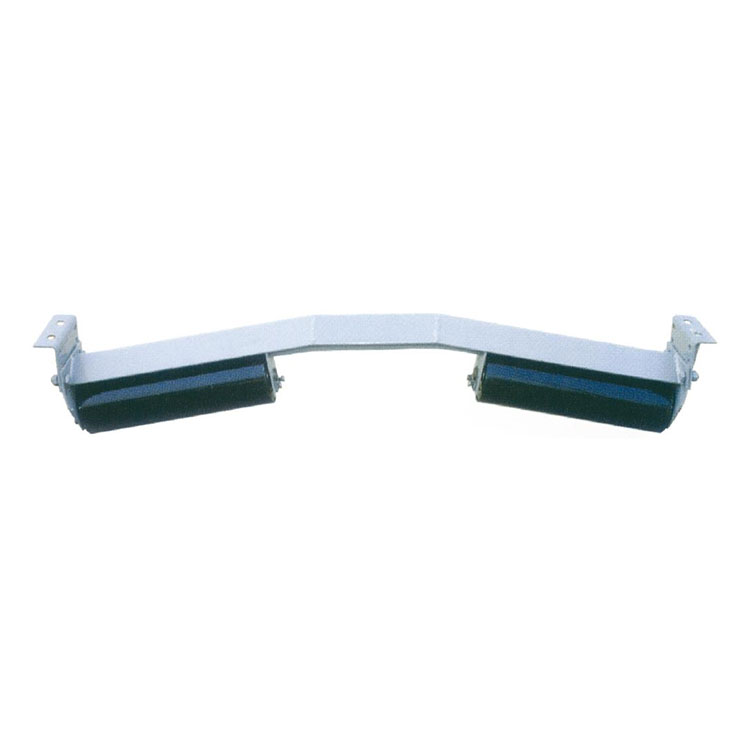

Polia Tipo V Invertido: Supressão e Rastreamento da Correia

A polia tipo V invertido é um rolo transportador usado principalmente para fixar a mudança de ângulo da correia de retorno em sistemas transportadores de correia. Sua principal função é a supressão da correia – evitando que a correia voe para cima e arranhe os componentes estruturais.

Função de supressão de cinto

Em transportadores longos, especialmente aqueles com seções inclinadas ou altas velocidades da correia, a correia de retorno pode levantar-se dos rolos intermediários devido à dinâmica de tensão da correia ou à entrada de ar. Uma correia que voa para cima entra em contato com o aço estrutural – vigas transversais, longarinas, passarelas – causando abrasão da cobertura e possíveis danos nas bordas da correia.

A configuração em V invertido deste rolo de transporte do transportador cria um perfil que captura a correia e a mantém pressionada, mantendo contato consistente e permitindo a rotação livre. Ao contrário dos roletes de retorno planos que permitem o movimento vertical da correia, o formato em V invertido restringe fisicamente a posição da correia.

Vedação e Proteção Ambiental

Ambas as extremidades deste rolo transportador incorporam estruturas de vedação em labirinto combinadas com rolamentos vedados de dupla face. Este sistema de barreira dupla fornece:

• Proteção contra poeira: vedações em labirinto evitam a entrada de partículas finas
• Resistência à água: as vedações dupla-face excluem a umidade em ambientes úmidos
• Vida útil prolongada do rolamento: a exclusão de contaminação está diretamente correlacionada com a vida útil do rolamento

Para transportadores que transportam produtos de rolos operando em ambientes empoeirados ou úmidos – minas, pedreiras, transportadores de pilhas externas – a qualidade da vedação geralmente é a diferença entre três meses e três anos de vida útil.

Polia transportadora de cerâmica: resistência à abrasão e à corrosão

A polia transportadora de cerâmica é um rolo transportador construído com superfícies de óxido de alumínio (alumina) em vez de aço ou borracha. Esta seleção de material oferece vantagens específicas para aplicações agressivas.

Propriedades dos materiais

A cerâmica de óxido de alumínio (Al₂O₃) oferece:

• Alta dureza: excede 80 na escala Rockwell HRA, significativamente mais dura que o aço
• Resistência a ácidos: Não é afetado por soluções ácidas que corroem os rolos de aço
• Resistência alcalina: Quimicamente estável em ambientes básicos
• Resistência à abrasão: Sobrevive ao contato com materiais duros e pontiagudos que danificariam aço ou borracha

Aplicações adequadas

O rolo transportador de cerâmica é amplamente utilizado em mineração, areia e cascalho, siderurgia, indústria química e outras indústrias onde:

• Materiais de alta dureza (minério de ferro, taconita, granito) desgastam rapidamente as rodas-guia de aço
• Ambientes corrosivos (fábricas de fertilizantes, manuseio de produtos químicos) atacam superfícies de aço
• As altas velocidades da correia aceleram o desgaste nas superfícies dos rolos transportadores de transportadores convencionais

Compensações

As rodas-guia de cerâmica normalmente custam mais do que as rodas-guia de aço e são mais pesadas, exigindo consideração da capacidade de acionamento da correia e do suporte estrutural. No entanto, para operações que passam por trocas de polias a cada poucos meses devido à abrasão, a vida útil prolongada da cerâmica muitas vezes justifica o prêmio. O rolo transportador da esteira cerâmica oferece maiores intervalos entre as substituições, reduzindo custos com mão de obra e tempo de parada para manutenção.

Indicadores Comuns de Qualidade de Fabricação

Em todos os tipos de rolos transportadores de transportadores – espiral, pente, V invertido, cerâmica – certas características de fabricação indicam qualidade, independentemente da configuração.

Tubo soldado de alta frequência

O corpo do tubo de um rolo de transporte do transportador deve ser reto, redondo e com espessura de parede consistente. A soldagem de alta frequência produz uma costura com flash interno mínimo e metalurgia consistente. Tubos de baixa qualidade causam excentricidade dos rolos, criando vibração e oscilação da correia.

Vedações de nylon de alta densidade

As vedações excluem a contaminação. As vedações de baixa densidade absorvem a umidade, incham e perdem eficácia. O náilon de alta densidade mantém a estabilidade dimensional, mantém o lubrificante e evita a entrada de contaminantes. A vedação do rolete transportador do transportador costuma ser o componente que determina a vida útil.

Rolamentos

Os rolamentos vedados de dupla face (também chamados de rolamentos vedados para toda a vida) são pré-lubrificados e não requerem manutenção. A seleção do rolamento de rolos do transportador deve atender aos requisitos de carga e velocidade; rolamentos subdimensionados falham prematuramente, enquanto rolamentos superdimensionados aumentam os custos desnecessariamente.

Aço redondo

As extremidades do eixo e as superfícies de montagem dos rolamentos exigem boa circularidade e acabamento superficial. Eixos imprecisos criam desalinhamento, carregando os rolamentos de maneira desigual e causando falha precoce do conjunto de rolos de transporte do transportador.
