Como uma polia transportadora de cerâmica reduz o desgaste da correia e prolonga o tempo de atividade do transportador em operações pesadas?

Por que os roletes de transportadores tradicionais falham sob cargas abrasivas?

As rodas-guia transportadoras são os componentes rotativos mais numerosos em qualquer sistema de manuseio de materiais a granel. Um único transportador terrestre pode transportar milhares de rolos ao longo de seu comprimento, cada um suportando a correia e sua carga através de rotação contínua. Quando esses rolos se deterioram, as consequências vão muito além da própria roda-guia. O desalinhamento da correia, o aumento do atrito, o derramamento de material, a fadiga estrutural e as paradas não planejadas seguem em sequência, e cada estágio de degradação acelera o próximo.

A causa raiz da falha prematura da polia em aplicações abrasivas é uma combinação de desgaste mecânico e ataque ambiental. As carcaças das rodas-guia de aço, mesmo aquelas com revestimentos protetores, perdem gradualmente material à medida que partículas duras como carvão, minério, clínquer e escória passam sobre suas superfícies. À medida que a carcaça se desgasta de maneira desigual, ela pode desenvolver uma borda afiada que atua como uma lâmina contra a tampa inferior da esteira. Quando os danos à correia começam, o custo da reparação aumenta rapidamente e a disponibilidade do transportador é prejudicada.

Três modos de degradação de marcha lenta em ambientes adversos

• Desgaste do casco abrasivo:Partículas minerais duras arrastadas entre a correia e a superfície intermediária atuam como meio de retificação, afinando progressivamente a parede do rolo e criando irregularidades superficiais que transferem tensão para a correia.
• Ataque corrosivo:A umidade ácida ou alcalina, comum no manuseio de carvão, na produção de fertilizantes e nas operações portuárias costeiras, corrói as superfícies de aço, acelerando a perda de material e enfraquecendo a integridade estrutural.
• Contaminação do rolamento:A entrada de poeira através de vedações inadequadas leva à degradação do lubrificante, gripagem do rolamento e falha completa da roda intermediária. Uma polia emperrada não gira mais, tornando-se um ponto de desgaste estacionário que danifica rapidamente a correia.

Cada modo de falha agrava os outros. Uma superfície corroída é mais suscetível à perda abrasiva. Uma superfície desgastada gera mais poeira que se infiltra nos rolamentos. Um rolamento emperrado transforma a polia de elemento de suporte em uma obstrução destrutiva. Quebrar este ciclo requer uma solução material que aborde todos os três vetores simultaneamente, em vez de tratá-los como problemas de manutenção separados.

O custo oculto dos danos à correia

Os engenheiros frequentemente avaliam as rodas-guia como uma linha de custo consumível, mas o verdadeiro peso econômico recai sobre a correia. Uma correia transportadora representa um dos maiores itens de capital em um sistema de manuseio a granel, e sua substituição requer tempo de inatividade prolongado, equipamento de levantamento pesado e mão de obra de emenda qualificada. Quando uma carcaça intermediária desgastada desenvolve uma borda afiada, ela remove o material da cobertura da correia em uma taxa acelerada. O dano resultante à correia raramente é visível até que a tampa esteja comprometida o suficiente para expor a carcaça.

Em operações de alta tonelagem, uma correia que de outra forma proporcionaria uma década de serviço pode falhar na metade desse tempo quando o desgaste induzido pela roda-guia não for controlado. É por isso que a seleção da polia deve ser tratada como uma decisão de proteção da correia, e não simplesmente como uma decisão de aquisição de rolos. A condição da superfície de cada polia no percurso de transporte influencia diretamente o tempo de sobrevivência da correia.

Distribuição de Carga e Geometria dos Roletes

A falha da polia não é apenas uma questão de materiais. A geometria, o espaçamento e o alinhamento da calha determinam como a carga é distribuída pela correia e quanta pressão de contato cada rolo sofre. Quando os roletes estão muito espaçados ou quando um rolete fica mais baixo do que seus vizinhos, a correia fica presa na folga, aumentando a tensão localizada e acelerando o desgaste tanto da correia quanto do rolete afetado.

• Ângulo correto da calha:Combinar o ângulo da calha com o ângulo de repouso do material evita o deslocamento da carga e reduz a carga nas bordas dos rolos externos.
• Altura consistente do rolo:Um rolo que fique alguns milímetros abaixo torna-se um ponto focal de desgaste, absorvendo uma carga desproporcional da correia.
• Espaçamento adequado:O espaçamento da polia de transporte deve levar em conta o peso da correia, o peso do material e o limite de curvatura que mantém a correia dentro dos limites de tensão aceitáveis.
• Disciplina de alinhamento:Uma estrutura do transportador desquadrada força a correia a correr contra os flanges intermediários, gerando atrito e falha prematura em ambos os lados.

O que torna os roletes transportadores de cerâmica resistentes ao desgaste e à corrosão?

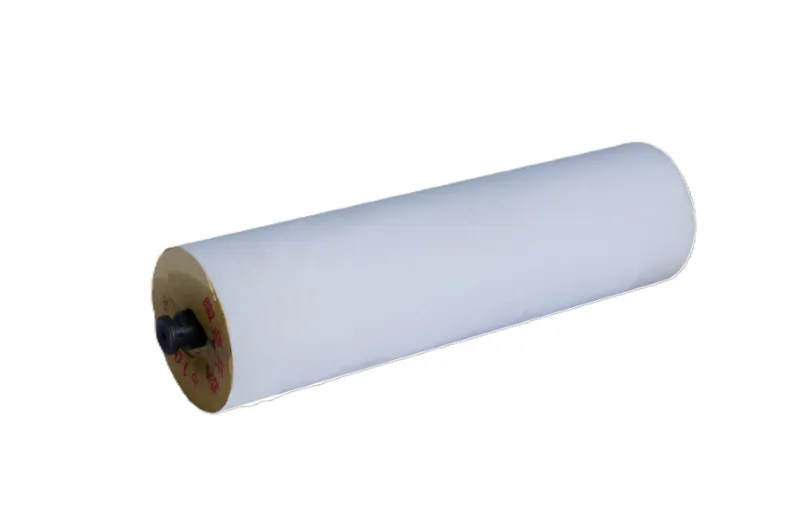

Os invólucros de cerâmica da polia são fabricados a partir de óxido de alumínio, um material com dureza próxima à do diamante na escala de Mohs. A cerâmica é formada por sinterização em alta temperatura, produzindo uma superfície densa e não porosa que resiste tanto à abrasão mecânica quanto ao ataque químico. Ao contrário do aço, que depende de revestimentos de superfície para proteção, a resistência ao desgaste do rolo cerâmico é intrínseca ao seu material a granel, por isso não pode ser riscado até um substrato mais macio.

Propriedades de materiais que definem o desempenho

A tabela acima destaca uma distinção crítica. A cerâmica não supera apenas o aço em uma única dimensão. Ele oferece uma combinação de dureza, inércia química e suavidade de superfície que nenhuma alternativa metálica ou polimérica combina simultaneamente. A superfície cerâmica também forma uma película de óxido estável que desencoraja a adesão do material, de modo que cargas pegajosas ou úmidas não se acumulem na face do rolo e desalinham a correia.

Engenharia de superfície e liberação de materiais

A adesão é um fator subestimado de falha da roda intermediária. Em aplicações que manuseiam argila, carvão úmido ou concentrados minerais, o material pode aderir às superfícies dos rolos de aço, formando uma camada irregular que altera o diâmetro efetivo da roda-guia. Um rolo com uma protuberância acumulada gira de forma desigual, induz vibração da correia e pode forçar a correia a se mover para um lado. Os operadores geralmente respondem aumentando a tensão ou ajustando os roletes de treinamento, o que mascara o sintoma em vez de resolvê-lo.

A baixa energia superficial de um revestimento cerâmico polido reduz drasticamente esta adesão. O material que, de outra forma, aderiria a uma superfície de aço se desprende sob a ação da gravidade e da flexão natural da correia. Com o tempo, isso significa menos intervenções de limpeza manual, alinhamento mais consistente da correia e menor consumo de energia de acionamento porque a correia não está sendo levantada sobre detritos acumulados.

Projeto de rolamentos e vedações em rolos cerâmicos

Uma carcaça de cerâmica é tão boa quanto o conjunto de rolamento dentro dela. Os rolos cerâmicos de alta qualidade usam caixas de rolamento usinadas com precisão, vedações de labirinto e, em alguns projetos, vários estágios de vedação para excluir poeira e reter graxa. A cavidade do rolamento normalmente é preenchida com um lubrificante sintético ou de lítio de alta qualidade, escolhido para a faixa de temperatura operacional.

• Vedação de labirinto:Os caminhos de vedação sem contato criam uma rota tortuosa que bloqueia as partículas de poeira enquanto permite que o eixo gire livremente.
• Backup de vedação labial:Uma vedação de contato secundária fornece uma barreira final em condições extremamente empoeiradas.
• Retenção de graxa:Os rolamentos devidamente embalados mantêm uma película lubrificante que evita o contato metal-metal e o acúmulo de calor.
• Material do eixo:O aço do eixo resistente à corrosão evita que o eixo enferruje e emperre dentro do furo do rolamento.

Como as polias cerâmicas se comparam às alternativas de aço e compósitos?

A seleção de um material intermediário requer o equilíbrio de vários critérios de desempenho em relação às demandas específicas da aplicação. A comparação abaixo baseia-se em observações de campo de operações pesadas em mineração, cimento e movimentação portuária, onde a confiabilidade da roda-guia afeta diretamente a disponibilidade do sistema e a carga de trabalho de manutenção.

Comparação entre vida útil e proteção da correia

Os dados contam uma história consistente em todos os setores. Nas linhas de produção de cimento, os rolos cerâmicos demonstraram vida útil de até 80.000 horas, cerca de quatro a cinco vezes maior que as rodas-guia de aço convencionais. Em aplicações portuárias costeiras, a imunidade à corrosão da cerâmica significa que os rolos não precisam de revestimentos protetores que poderiam eventualmente falhar. No manuseio de carvão, a adesão reduzida mantém o alinhamento correto das correias sem intervenção constante do operador.

Ruído, vibração e consumo de energia

O ruído e a vibração são frequentemente ignorados nas especificações dos roletes, mas são indicadores confiáveis ​​da integridade do sistema. Uma roda-guia de aço desgastada com superfície irregular gera vibração que se propaga ao longo da correia e na estrutura do transportador. Essa vibração afrouxa os fixadores, fadiga as soldas e aumenta a taxa de falha dos rolamentos nos rolos vizinhos. Também cria um ambiente de trabalho desconfortável e potencialmente perigoso.

Os rolos cerâmicos funcionam mais suavemente porque suas superfícies permanecem dimensionalmente estáveis ​​durante toda a sua vida útil. A redução de ruído medida de aproximadamente 15 decibéis em comparação com rolos de aço é significativa em estações de transferência fechadas e túneis onde os níveis sonoros podem exceder os limites de exposição seguros. Menor vibração também significa menor resistência ao rolamento, o que se traduz em menor demanda de potência de acionamento ao longo de um transportador longo.

Onde cada material ganha

• Cerâmica:Percursos de suporte de alta abrasão, ambientes corrosivos, zonas de alta temperatura e aplicações com problemas de adesão de materiais.
• Aço:Zonas de impacto primário, serviço de baixa abrasão e situações onde o menor custo inicial é o critério dominante.
• Polímero:Transporte para serviços leves, abrasão moderada e aplicações onde o baixo peso e a operação silenciosa são mais importantes do que a resistência térmica.
• Disco de borracha:Pontos de carregamento e rampas de transferência onde a absorção de choques é o principal requisito.

Quando você deve especificar uma polia transportadora de cerâmica para o seu sistema?

As rodas-guia de cerâmica não são um substituto universal para todos os rolos em todos os transportadores. Eles oferecem maior valor quando o ambiente operacional impõe condições que degradam rapidamente os componentes convencionais. Os critérios a seguir ajudam a determinar se a cerâmica é a especificação apropriada para uma determinada posição na linha transportadora.

Aplicações de alta prioridade para polias cerâmicas

1. Materiais de alta abrasão:Carvão, minério de ferro, concentrado de cobre, clínquer, escória e resíduos de demolição de construção contêm partículas duras e afiadas que desgastam as superfícies de aço.
2. Ambientes corrosivos:Plantas de fertilizantes, instalações de cloro e álcalis, portos costeiros e qualquer operação onde a umidade transporta compostos ácidos ou alcalinos para a estrutura do transportador.
3. Serviço de alta temperatura:Plantas de coque, plantas de sinterização e linhas de alimentação de fornos de cimento onde o material transportado retém calor residual que degrada polímeros ou rolos revestidos.
4. Problemas de acúmulo de material:Carga pegajosa ou úmida que adere aos roletes de aço, causando desalinhamento da correia e aumento dos requisitos de potência de acionamento.
5. Instalações remotas ou de difícil acesso:Transportadores terrestres cruzando terrenos onde o acesso para manutenção é limitado e a substituição de componentes é dispendiosa em horas de trabalho.

Onde a cerâmica pode não ser a primeira escolha

• Zonas de impacto primárias:A área diretamente abaixo da descarga da calha requer rolos de absorção de impacto. As rodas-guia de cerâmica devem ser instaladas a jusante, depois que o fluxo de material tiver assentado na correia.
• Aplicações limpas para serviços leves:Para transportar materiais secos e não abrasivos em ambientes controlados, as rodas-guia padrão de aço ou polímero podem oferecer desempenho adequado a um custo inicial mais baixo.
• Sistemas com graves problemas de rastreamento da correia:Embora as rodas-guia de cerâmica reduzam o desalinhamento relacionado à adesão, elas não corrigem problemas de alinhamento estrutural. Abordar o enquadramento do quadro e o posicionamento do rolete de treinamento tem prioridade.
• Carga de choque extrema:As operações em que grandes pedaços caem rotineiramente no percurso de transporte requerem rolos com capacidade de impacto em vez de revestimentos cerâmicos duros.

Para operações que se enquadram nas categorias de alta prioridade, a especificação de umPolia transportadora de cerâmicarepresenta uma decisão de engenharia direcionada, em vez de uma atualização premium aplicada indiscriminadamente. A abordagem correta é mapear o perfil de desgaste do transportador e instalar rolos cerâmicos nas posições onde a abrasão, corrosão ou adesão são mais severas.

Calculando o limite de especificação

Um método prático para decidir onde a cerâmica deve ser implantada é dividir o transportador em zonas com base na exposição. A zona de carga é tratada separadamente e especificada com rolos de impacto. Os primeiros cinquenta metros a jusante do carregamento normalmente sofrem a maior abrasão porque o material ainda está assentando e os finos ainda estão no ar. O meio da corrida experimenta desgaste em estado estacionário. A descarga e o retorno experimentam seus próprios padrões de desgaste distintos.

Os rolos cerâmicos oferecem o retorno mais forte nas zonas onde o desgaste abrasivo é contínuo e onde os danos na correia seriam mais dispendiosos para reparar. Em muitas instalações, uma abordagem híbrida funciona melhor: rolos de impacto no ponto de carregamento, rolos de cerâmica nas seções de transporte de alto desgaste e rolos padrão no percurso de retorno, onde as cargas são leves e a abrasão é mínima. Essa estratégia de zoneamento captura o benefício de desempenho sem especificar excessivamente todo o transportador.

Como fazer a manutenção dos roletes cerâmicos para máxima vida útil?

As rodas-guia de cerâmica requerem intervenção menos frequente que os rolos de aço, mas não são isentas de manutenção. Um programa de inspeção estruturado garante que os benefícios da tecnologia cerâmica sejam plenamente aproveitados ao longo da vida útil do componente e detecta falhas raras antes que danifiquem a correia.

Lista de verificação de inspeção de rotina

• Verificação visual da rotação:Confirme se cada roda-guia gira livremente manualmente ou com uma ferramenta de rotação portátil. Um rolo de cerâmica que parou de girar ficará plano em um dos lados e perderá sua vantagem de desempenho.
• Avaliação das condições da superfície:Inspecione o revestimento cerâmico quanto a lascas, rachaduras ou perda de esmalte. Pequenas irregularidades superficiais podem ser aceitáveis, mas rachaduras profundas que expõem o eixo requerem substituição.
• Verificação da integridade do selo:As rodas-guia de cerâmica usam vedações de labirinto ou lábio para proteger os rolamentos. Verifique se há vazamento de lubrificante ou entrada de poeira ao redor das tampas, o que indica degradação da vedação.
• Observação de rastreamento de cinto:Monitore a posição da correia através das seções intermediárias de cerâmica. Uma mudança no rastreamento pode indicar um rolete emperrado ou uma mudança no padrão de carregamento do material.
• Verificação do torque do fixador:Verifique se os parafusos do suporte e as conexões da estrutura permanecem apertados. A vibração pode afrouxar os fixadores com o tempo, mesmo quando os rolos estão saudáveis.

Diretrizes de limpeza e manuseio

A superfície cerâmica lisa libera naturalmente a maior parte do material, mas pode ser necessária limpeza periódica em aplicações pegajosas. Água, de preferência amolecida, é suficiente para remover o material acumulado. Não utilize detergentes ou agentes de limpeza abrasivos, pois podem deixar resíduos que promovem a aderência e podem atacar os materiais de vedação.

Ao manusear roletes de cerâmica durante a instalação ou substituição, evite bater a superfície de cerâmica em objetos duros. O material é duro, mas não resistente a impactos. Uma roda-guia caída pode rachar mesmo quando o dano não é imediatamente visível, e uma carcaça rachada pode falhar repentinamente quando estiver sob carga. Armazene os rolos sobressalentes em prateleiras acolchoadas e transporte-os na embalagem original sempre que possível.

Práticas de lubrificação de rolamentos

A maioria das rodas-guia de cerâmica são fornecidas com rolamentos vedados para toda a vida útil, o que significa que não é necessária lubrificação em campo. No entanto, em aplicações de alta temperatura ou alta velocidade, alguns projetos incluem graxeiras que permitem a relubrificação periódica. Quando a relubrificação for especificada, utilize apenas o grau de lubrificante recomendado pelo fabricante. A mistura de graxas incompatíveis pode causar a quebra do lubrificante, causando a gripagem do rolamento.

Quais práticas de instalação e comissionamento protegem os rolos cerâmicos?

Mesmo o melhor rolo terá um desempenho inferior se for instalado incorretamente. As rodas-guia de cerâmica são componentes de precisão, e a maneira como são montadas, alinhadas e comissionadas determina se elas cumprirão sua vida útil completa ou falharão prematuramente por causas evitáveis.

Fundamentos de alinhamento e espaçamento

• Quadratura do quadro:Verifique se a estrutura do transportador está quadrada e nivelada antes de instalar os rolos. Uma estrutura desquadrada força a correia a correr contra os flanges intermediários, gerando atrito em ambos os lados.
• Consistência da altura do rolo:Use um fio de linha ou um nível de laser para confirmar se todos os rolos em uma seção estão na mesma elevação. Um rolo baixo torna-se um ponto focal de desgaste.
• Orientação correta do suporte:Instale os suportes de forma que o rolo fique bem encaixado na calha, sem torcer. Um rolo torcido causa contato irregular da correia e desgaste acelerado.
• Espaçamento adequado:Siga o cronograma de espaçamento de engenharia para largura da correia e carga de material. Não amplie o espaçamento para reduzir a contagem de componentes.

Verificações de comissionamento após a instalação

1. Teste de rotação manual:Gire manualmente cada rolo recém-instalado antes de iniciar o transportador. Qualquer rolo que não gire livremente deve ser investigado e corrigido.
2. Execução de rastreamento de cinto:Deixe o transportador vazio e observe o alinhamento da correia através das novas seções dos rolos. Faça ajustes no treinamento dos usuários antes de carregar o material.
3. Teste carregado:Introduza o material gradualmente e monitore a posição da correia, a corrente do motor e qualquer ruído incomum proveniente das novas posições dos rolos.
4. Verificação térmica:Após várias horas de operação, verifique se há calor excessivo nos alojamentos dos rolamentos. Rolamentos quentes indicam um problema de lubrificação ou alinhamento.
5. Documentação:Registre a data de instalação, a posição e o tipo de rolo para que os intervalos de inspeção e o planejamento de substituição possam ser gerenciados sistematicamente.

Um transportador devidamente comissionado com rolos cerâmicos nas posições corretas funcionará de forma mais silenciosa, seguirá melhor e exigirá menos intervenções do que um transportador equipado inteiramente com rolos de aço. A fase de instalação é onde essa confiabilidade é garantida ou desperdiçada. Investir tempo no alinhamento e verificação durante o comissionamento compensa através de anos de operação estável.
